Iedereen kent het mechanisme wel in de taakbalkfuncties van AutoCAD om objecten te verbergen, of te isoleren. In het laatste geval worden alle objecten onzichtbaar gemaakt behalve die je geselecteerd hebt. Dit mechanisme houdt bij welke objecten verborgen zijn en zal dit bij het heropenen van de tekening kunnen herstellen. Erg handig, want een onzichtbaar object valt niet op en kan voor onverwachte situaties zorgen. In Civil 3D komen de objecten tenminste nog in de Prospector tab van de Toolspace, als je een onzichtbare stijl hebt toegepast.

Eigenschap Visible

Nu heeft elk object in AutoCAD de eigenschap Visible, alleen kun je daar niet zomaar bij. In de Properties Palette kun je het niet vinden. Behalve als je programmeur bent dan kun je die eigenschappen benaderen en aanpassen. Maar heb je Civil 3D en The Civil Nodes package geïnstalleerd, dan heb je nodes tot je beschikking om algemene Properties uit te lezen en in sommige gevallen ook te wijzigen.

Stel dat je een kenmerk in de tekening wilt toevoegen die een ontvanger er niet zomaar uit kan slopen. Je zou in de DWGPROPS iets kunnen zetten maar dat is zo aangepast, en bij een insert in de ontvanger’s template ben je het weer kwijt.

Je kunt een tekst plaatsen in Modelspace maar die is normaal gesproken zichtbaar. Behalve als je die onzichtbaar weet te maken met Dynamo. Stel je plaatst een tekst, ergens:

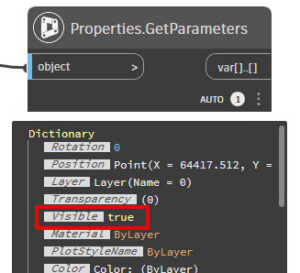

Met de nodes uit The Civil Nodes kun je de algemeen beschikbare Parameters uitlezen:

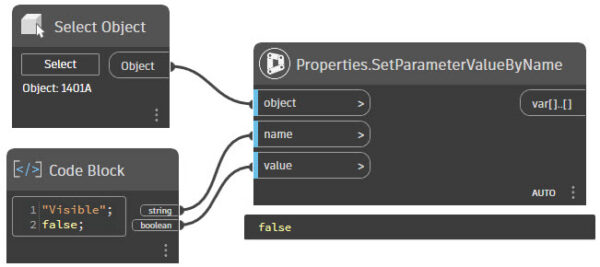

Hier zie je bijvoorbeeld de Parameter Visible. Deze is ook aan te passen en dat gaat met de volgende node:

Het object is nu onzichtbaar geworden! Ook als je de tekening opslaat en weer opnieuw opent. De onzichtbaarheids-eigenschap is persistent. Zo kun je altijd terugvinden dat die tekening oorspronkelijk bij jou vandaan komt! Maar hoe dan?

Terugvinden

Hoewel het object onzichtbaar is, kan het nog wel geselecteerd worden. Bijvoorbeeld met CTRL+A, of met Quick Select. Zodra het object geselecteerd is, kun je de Properties bekijken in de Palette, maar het object ook verwijderen. De kans is overigens wel klein dat een ontvanger van je tekening dit doet, dus je copyright-tekst zal best lang aanwezig blijven in de tekening. Wil je zelf het object weer zichtbaar maken met Dynamo, dan kun je alle objecten selecteren van een bepaald type (bijvoorbeeld tekst), eventueel verder uitfilteren op inhoud of een filter mask op basis van hun Visible eigenschap, en deze vervolgens weer op true te zetten.

Handig hè?
