AutoCAD is al erg goed in bewerken van objecten. Iedereen kent het commando TRIM of EXTEND wel. En natuurlijk de Express Tools die al jaren worden meegeleverd.
Civil 3D heeft nog meer mogelijkheden om obejcten te bewerken. En enkele zitten maar een muisklik verderop.
AEC Modify Tools
In het rechter muisknop menu zit in Civil 3D een onderdeel AEC Modify Tools.
Naast de bekende TRIM en EXTEND functies zijn er nog een paar hele handige tools. Maar om even terug te keren, ook de TRIM is hier niet de standaard Trim functie. Deze is vele malen mooier. Stel dat je een stuk van je tekening af wilt snijden. Je hebt Polylines en Hatches en nog veel meer. Dan voer je deze functie uit, selecteert alle te trimmen objecten, vervolgens wordt om een snijlijn gevraagd en de zijde waarlangs getrimd moet worden.
De geselecteerde zijde wordt rood opgelicht langs de snijlijn. Alle objecten worden daarlangs afgeknipt, ook arceringen.
Handig nietwaar?

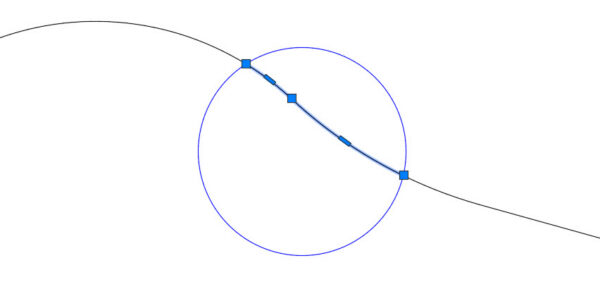

Wil je objecten alleen breken langs een lijn of vorm, dan kun je de Obscure functie gebruiken.
Niet alle functies lijken me heel functioneel, of maar beperkt toepasbaar. De Divide functie bijvoorbeeld, die doet niet veel meer dan de Obscure functie maar dan met slechts één knip. Ik had het wel cool gevonden als je in tegenstelling tot de standaard Divide functie geen regelmatige puntenrij plaatst maar een Polyline opknipt in meerdere stukjes van gelijke lengte. En Trim en Crop lijken een gelijk resultaat te geven.
Maar toch, de functies zijn er, dan kun je er net zo goed gebruik van maken! Het werkt zelfs op blokken, waarvan het resultaat dan een Unnamed Block wordt, maar helaas weer niet op Civil 3D objecten zoals Feature Lines of Alignments.
AutoCAD Map 3D
Alleen Map 3D heeft nog meer bewerkingsmogelijkheden. Als was het maar dat je op voorhand al selecties kunt maken binnen het gebied waarin je wilt werken zodat je niet persé de rest hoeft weg te knippen. Met Map 3D haal je GIS in je CAD wereld, nog meer dan met Civil 3D.
