Soms is iets niet heel duidelijk in Civil 3D, wellicht vanwege de overvloed aan opties en vinkjes als je objecten maakt en bewerkt. Na jaren werken in Civil 3D denk je je weg wel te kunnen vinden, en weet je wat de verschillende objecten zijn zoals Alignments, Corridors, Surfaces, enzovoort.

Tot je ineens erachter komt dat je geen Superelevation kunt toepassen op een Alignment en nergens in de User Interface van Civil 3D een aanwijzing te vinden is waarom dit niet mogelijk is. Een gebruiker die hier tegenaan liep, kwam met deze vraag bij mij.

Verschillende types

De meest logische oorzaak in zo’n geval is dat er ergens een vinkje is gezet of een bepaalde keuze gemaakt is. Bij het checken van de betreffende tekening bleek dat de Alignment van het type ‘Miscellaneous’ was. Bij het maken of wijzigen van een Alignment kun je het type aangeven.

De opties zijn Centerline, Offset, Curb Return, Rail of Miscellaneous. Het moet je maar net opvallen en je moet maar toevallig weten wat het verschil is. Ogenschijnlijk is elk type Alignment hetzelfde, namelijk een Alignment object. Dit in tegenstelling tot Surfaces. Een TIN Surface is een ander object dan een DEM Surface, hoewel hun parent type wel een Surface object is.

Hoewel elke Alignment dus een Alignment object is, zijn er toch verschillen. In het venster waarin je de Alignment eigenschappen kunt aanpassen, ontbreekt een tabje als het type ‘Miscellaneous’ is.

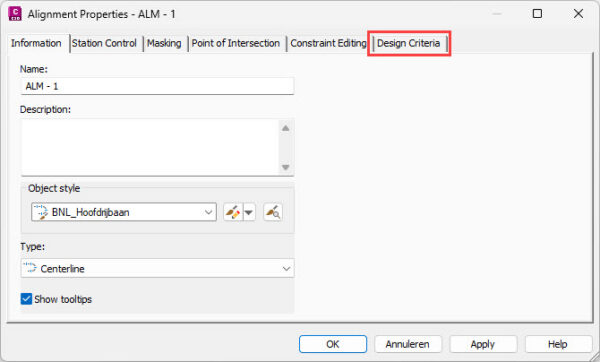

Wijzig je het type naar ‘Centerline’ dan verschijnt het tabblad ‘Design Criteria’ pas.

En de overige opties tonen vervolgens nog andere tabbladen voor de specifieke parameters van een Offset, een Curb Return of Rail. Overigens is het niet kunnen instellen van Superelevation op een Miscellaneous type niet uniek, wil je bijvoorbeeld Cant instellen dan kan dit ook alleen maar op een Rail Alignment. Elk type heeft dus zijn eigen mogelijkheden, ondanks dat het exact hetzelfde object is.

Nu het type duidelijker is geworden (iedereen snapt wat een Offset Alignment of Curb Return Alignment is, en daarmee ook het nut van een Centerline of Rail Alignment), wat is dan een Miscellaneous Alignment?

Deze is te gebruiken voor alle aslijnen die duidelijk geen Centerline, Offset, Curb Return of Rail Alignment is. Dat klinkt een beetje afgezaagd, maar duidelijker dan dat is het niet. Je zou bijvoorbeeld een hoogspanningstracé of het tracé van een gestuurde boring kunnen tekenen als Miscellaneous Alignment, die heeft toch geen Superelevation of Design Speed nodig. Maar je mag ook daar prima een Centerline voor gebruiken.
