Een beetje rare titel misschien, maar ik weet zo even niet hoe ik het anders moet noemen dan ‘gekke dingen’. En omdat ik verwacht dat er nog wel meer ‘gekke dingen’ in Civil 3D zitten, noem ik het alvast maar deel 1. Vandaag over de Parcel Labels, iets wat me recent opviel. Ja nu pas, dat is helemaal gek!

Parcel Labels verbergen

Voor een andere blog wilde ik de Labels in een Parcel verbergen. Via de Parcel Properties kan ik voor de Area selection label style ook de niet-bestaande stijl ‘none’ kiezen.

Omdat je hiermee maar één Parcel per keer kunt bewerken, wilde ik dit via de Properties Palette doen. Maar gek genoeg kan ik daar weer niet voor ‘none’ kiezen, maar wel weer voor ‘Create/Edit’. Die laatste is weer niet beschikbaar in het keuzeveld op het dialoogvenster, alleen onder de knop ernaast.

Selecteer ik alleen de Parcel met de stijl ‘none’, dan wordt dit in de Properties Palette getoond als ‘Create/Edit’, maar die optie is niet te selecteren voor de andere Parcels. In dat geval moet je een nieuwe stijl aanmaken. Vreemde keuze dus, om beide mogelijkheden niet op elkaar af te stemmen.

Grips

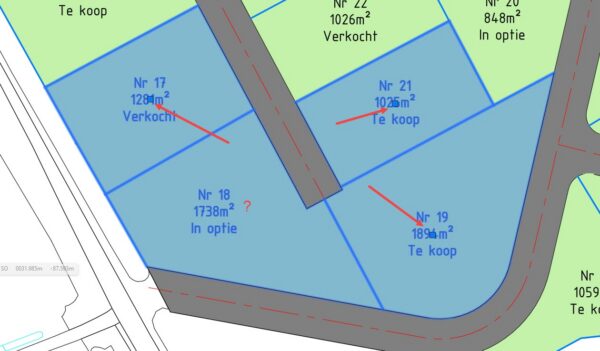

Maar het kan nog gekker. Als je de Label op ‘none’ hebt gezet, verdwijnt ook de grip op de positie van de Label van die Parcel. Zelfs als je de Label daarna weer instelt op één van de beschikbare stijlen, is de grip verdwenen en kun je deze niet meer verslepen.

Gelukkig ben je ‘m niet helemaal kwijt, even van Layout switchen en het is weer zichtbaar. Maar toch, vreemd.

Dynamo

Als Dynamo fan heb ik nog even gekeken of ik in Dynamo iets kon doen maar er zijn momenteel geen Nodes die de Area Selection Label van een Parcel kan lezen of toewijzen. Zowel niet in de core van Dynamo als in mijn The Civil Nodes package.

Inspector

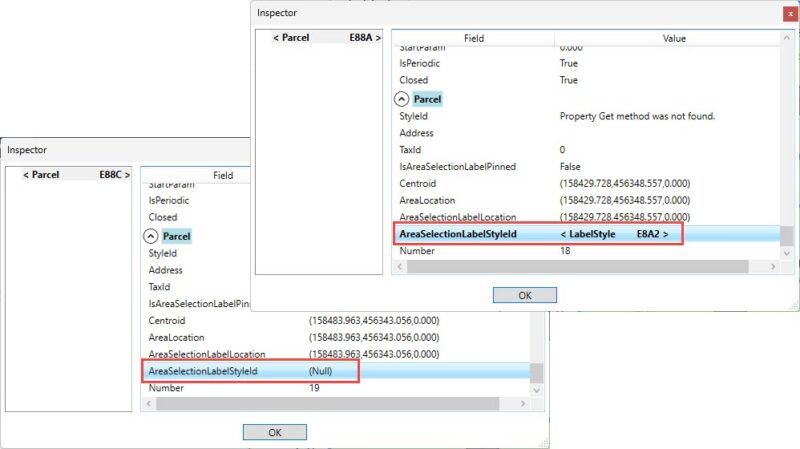

De handige Inspector tool van Gilles Chanteau gebruik ik vaak om even dieper in de tekening te kijken. En daarmee kan ik zien dat er bij de ‘none’ keuze geen Label Style is toegewezen.

Verder kun je er niet veel mee, behalve accepteren dat Civil 3D gekke dingen bevat…
